一、磁盘基本概念

设备文件：

Linux中一切皆文件：open（），read（），write（），close（）

设备类型：

  • 块设备：block，存储单位”块”，磁盘
  • 字符设备：char，存储单位”字符”，键盘
  • 设备文件：关联至一个设备驱动程序，进而能够跟与之对应硬件设备进行通信

设备号码：

  • 主设备号：maj number，标识设备类型
  • 次设备号：min number，标识同一类型下的不同设备

磁盘结构

硬盘的接口类型：

  • 并行：

    IDE：133MB/s

    SCSI：640MB/s

  • 串口：

    SATA：6Gbps

    SAS：6Gbps

    USB：480MB/s

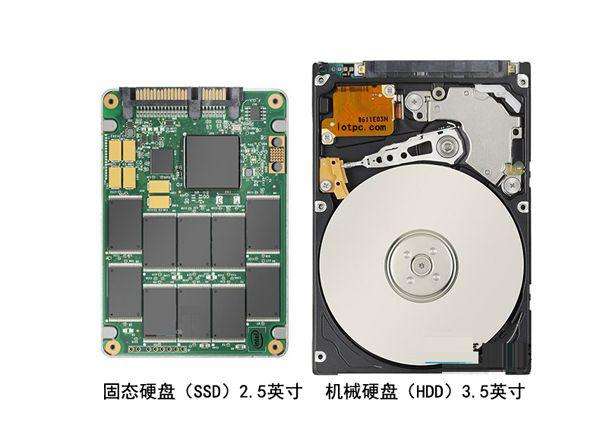

硬盘：

机械硬盘（HDD）：传统普通硬盘，主要由：盘片，磁头，马达等组成

​ 优势：相比固态硬盘，价格低，容量大，使用寿命长

固态硬盘（SSD）：用固态电子存储芯片阵列而制成的硬盘。

​ 优势：相比机械硬盘，防震抗摔，传输速率，功率，噪音有优势

硬盘有价，数据无价，目前SSD不能完全取代HHD

timg_image&quality=80&size=b9999_10000&sec=1524545986109&di=faed230fa17762bc91a6

磁盘设备的设备文件命名： /dev/DEV_FILE

硬盘接口命名如：SCSI,SATA,SAS,IDE,USB： /dev/sd

虚拟磁盘： /dev/vd

不同磁盘标识： a-z，aa，ab…

​ 例如： /dev/sda,/dev/sdb

同一设备的不同分区： 1,2，…

​ 例如：/dev/sda1,/dev/sda5

注：在脚本中，尽量避免使用磁盘设备文件名诸如sda，名称不稳定，应使用UUID

磁盘存储术语：

head：磁头； 8bit寻址 2**8=256

track：磁道；

ctlinder：柱面 10bit寻址 2**10=1024

sector：扇区 6bit寻址 2**6=64

CHS：磁盘三维。柱面、磁头、扇
采用24bit位寻址
其中前10位表示cylinder，中间8位表示head，后面6位表示sector。
最大寻址空间8GB

LBA： 逻辑区块地址
LBA是一个整数，通过转换成CHS格式完成磁盘具体寻址
LBA采用48个bit位寻址
最大寻址空间128PB

二、磁盘分区管理

我们知道使用磁盘有三个步骤：

  1. 创建分区
  2. 创建文件系统：格式化
  3. 挂载：分配目录名

为什么要对磁盘进行分区？

  1. 优化I/O性能
  2. 实现磁盘空间配额限制
  3. 提高修复速度
  4. 隔离系统和程序
  5. 安装多个OS
  6. 采用不同的文件系统

分区类型

两种分区方式：MBR，GPT

MBR：Master Boot Record

诞生于1982年，使用32位表示扇区数，分区不能超过2T

MBR如何分区：按柱面

0磁道0扇区：512bytes

​ 446bytes：boot loader

​ 64bytes：分区表

​ 16bytes：标识一个分区（最多4个分区）

​ 2bytes：55AA（分区标识位）

支持4个主分区；3个主分区+1扩展分区（N个逻辑分区）

注：生产中最好给MBR分区表进行备份

MBR分区结构:

MBR的硬盘主引导记录MBR由4个部分组成

  1. 主引导程序（偏移地址0000H–0088H），它负责从活动分区中装载，并运行系统引导程序。
  2. 出错信息数据区，偏移地址0089H–00E1H为出错信息，00E2H–01BDH全为0字节。
  3. 分区表（DPT,Disk Partition Table）含4个分区项，偏移地址01BEH–01FDH,每个分区表项长16个字节，共64字节为分区项1、分区项2、分区项3、分区项4
  4. 结束标志字，偏移地址01FE–01FF的2个字节值为结束标志55AA

BIOS+MBR

传统BIOS运行流程：

​ 开机–>BIOS初始化–>BIOS自检–>引导操作系统–>进入系统

GPT：GUID（Globals Unique Identifiers）

支持128个分区，使用64位，支持8Z（512Byte/block）,64Z（4096Byte/block）

使用128位的通用唯一识别码UUID（Universally Unique Identifier）表示磁盘和分区表自动备份在头和尾两份，并有CRC校验位

UEFI（统一扩展固件接口）：硬件支持GPT，使操作系统启动

分区表

​ MBR保护+GPT分区表+GPT划分数据+备份

UEFI+GPT

UERI运行流程

​ 开机–>UEFI初始化–>引导操作系统–>进入系统

管理分区

列出块设备： lsblk

创建分区使用：

​ fdisk 创建MBR分区

​ gdisk 创建GPT分区

​ parted 高级分区操作

partprobe： 重新设置内存中的内核分区表版本

parted命令

parted的操作都是实时生效的，小心使用

格式：parted[option]…[设备[命令[参数]…]…]

1
2
3
4
5
parted /dev/sdb mklabel gpt|msdos      设置分区类型GPT或MBR
parted /dev/sdb print             打印sdb分区列表信息
parted /dev/sdb mkpart primary 1 200 （默认M）  设置sdb分区大小
parted /dev/sdb rm 1             删除sdb1分区
parted -l                      列出分区信息

分区工具fdisk和gdisk

查看分区:

1
fdisk -l[-u][device…]

管理分区（交互式）:

1
2
3
4
5
6
7
8
9
10
fdisk /dev/sdb
    p         显示分区列表
    t         更改分区类型（数据将丢失）
    n         创建新分区
    d         删除分区
    t         添加设备标签
    v         校验分区
    u         转换单位
    w         保存并退出
    q         不保存并退出

注：可使用重定向和多行重定向echo -e “n\np\n\n\n+2G\nw\n” | fdisk /dev/sdc

同步分区表

1
2
3
4
cat/proc/partations        查看内核是否已经识别新的分区
partprobe                 同步分区表（centos5,7可用）
partx -a  /dev/sda         增加分区同步分区表（centos6可用）时使用；
partx -d –nr M-N /dev/sda    删除分区同步分区表（centos6可用）时使用；

三、文件系统管理

所谓文件系统，它是操作系统中藉以组织、存储和命名文件的结构。磁盘或分区和它所包括的文件系统的

不同是很重要的，大部分应用程序都基于文件系统进行操作，在不同种文件系统上是不能工作的。

文件系统类型

Linux文件系统：ext2，ext3，ext4，xfs，btrfs，reiserfs，jfs，swap

光盘：iso9660

Windows：FAT32,exFAT,NTFS

Unix：FFS（fast），UFS（unix），JFS2

网络文件系统：NFS，CIFS

集群文件系统：GFS2,OCFS2

分布式文件系统：fastfs,ceph,moosefs,mogilefs,glusterfs,Lustre

RAW：未经处理或者未经格式化产生的文件系统（性能好，但不便于管理）

根据文件系统是否支持”journal（日志）”功能可分为：

  • 日志型文件系统：ext3，ext4，xfs，…（牺牲读取性能，防止数据文件破坏）
  • 非日志型文件系统：ext2，vfat（易造成数据文件破坏）

文件系统的组成部分：

​ 内核中的模块：ext4，xfs，vfat

​ 用户空间的管理工具：mkfs.ext4，mkfs.xfs，mkfs.vfat

Linux的虚拟文件系统：VFS

查看支持的文件系统：cat /proc/filesystems

创建文件系统：

mkfs命令两种用法：

  1. mkfs.FS_TYPE /dev/DEVICE 建议使用此用法，直观不易出错
1
2
3
4
ext4
xfs
btrfs
vfat
  1. mkfs -t FS_TYPE /dev/DEVICE
1
-L 'LABEL'                 设定卷标（分区标签）

mke2fs ext系统文件系统专用的管理工具

1
2
3
4
5
6
7
8
9
10
-t {ext2|ext3|ext4}
-b {1024|2048|4096}
-L 'LABEL'
-j: 相当于 -t ext3   mkfs.ext3 = mkfs -t ext3 = mke2fs -j = mke2fs -t ext3
-i #: 为数据空间中每多少个字节创建一个inode；此大小不应该小于block的大小
-N #：指定分区中创建多少个inode
-I 一个inode记录占用的磁盘空间大小，128---4096
-m #: 默认5%,为管理人员预留空间占总空间的百分比
-O FEATURE[,...]：启用指定特性
-O ^FEATURE：关闭指定特性

文件系统标签(LABEL): 它是指向设备的另一种方法，与设备无关

blkid 块设备属性信息查看

格式：blkid [option]… [DEVICE]

1
2
-U UUID          根据指定UUID来查找对应设备
-L LABEL           根据指定卷标来查找对应设备

e2label：管理ext系列文件系统的LABEL卷标

格式：

1
e2label DEVICE [LABEL]

findfs : 查找分区

格式：

1
2
findfs [option] LABEL = <label>    根据卷标查找
findfs [option] UUID  = <uuid>     根据UUID查找

tune2fs 重新设定ext系列文件系统可调整参数的值

1
2
3
4
5
6
7
-l             查看指定文件系统超级块信息
-L'LABEL'      修改卷标
-m #           修改预留给管理员空间的百分百
-j             将ext2升级到ext3
-O             文件系统属性启用或禁用，-O ^has_journal
-o             调整文件系统的默认挂载选项，-o^acl
-U UUID        修改UUID号

dumpe2fs

块分组管理，32768

1
-h       查看超级块信息，不显示分组信息

超级块（superblock）

dumpe2fs /dev/sda1 查看分区下所有超级块

1
2
dumpe2fs 	-h         查看超级块信息
tune2fs     -l         查看超级块信息

超级块时存储文件系统的大小、有多少是空的和已经填满的占多少，以及它们各自的总数和其他诸如此类的信息。

要使用一个分区来进行数据访问，那么第一个要访问的就是超级块，由此可见超级块的重要性。

超级块占用第一号物理块，是文件系统的控制块。

超级块包括：文件系统的大小、空闲块数目、空闲块索引表、空闲i节点数目、空闲i节点索引表、封锁标记等。

超级块时系统为文件分配存储空间、回收存储空间的依据。

所以，为了防止超级块数据损坏，就需要对超级块数据进行备份，以便于损坏时进行修复。

文件系统检测和修复

常发生于死机或者非正常关机之后

挂载为文件系统标记为”no clean”

注意：一定不要在挂载状态下修复或检测，否则数据将破坏！

1
2
3
4
5
fsck                文件系统检查
fsck.FS_type
fsck -t FS_type
-p                  自动修复错误
-r                  交互式修复错误

注：FS_TYPE一定要与分区上已设置的文件系统类型相同

e2fsck ext系列文件专用的检测修复工具

1
2
-y                       自动回答为yes
-f                       强制修复

四、设备挂载管理

挂载：把额外的文件系统与根文件系统现场的目录建立起关联关系，进而使得此目录作为其他文件访问入口的行为

一个挂载点只能挂载一个设备，但一个设备可挂载多个挂载点

挂载点建议要是空目录，否则该目录下原有文件将被隐藏，变为垃圾文件

把设备关联挂载点：mount Point

monut

卸载：为解除此关联关系的过程

卸载时：可使用设备，也可使用挂载点

umount

挂载命令：mount

cat /proc/mounts: 查看内核追踪到的已挂载的所有设备

格式：

1
mount [-fnrsvw][-t vfstype] [-o options] device  dir

device 指明要挂载的设备

  1. 设备文件：例如dev/sda2

  2. 卷标：-L’LABEL’，例如-L’MYDATA’

  3. UUID，-U’UUID’，例如-U ‘35bfb8f8-1c9a-4f67-b8fe-a7edb84c4780’

  4. 伪文件系统名称：proc，sysfs，devtmpfs，configfs

    dir 挂载点

    事先存在；建议使用空目录

    进程正在使用中的设备无法被卸载

mount常用命令选项：

1
2
3
4
5
6
7
8
-t                       指定要挂载的设备上的文件系统类型
-r                       readontlt，只读挂载
-w                      r+w，读写挂载（默认）
-n                       centos6隐藏挂载，不更新/etc/mtab,mount不可见，cat /proc/mounts可见
-a                       自动挂载所有支持自动挂载的设备
-L'LABEL'                 以卷标指定挂载设备
-U'UUID'                  以UUID指定要挂载的设备
-B，–bind                绑定目录到另一个设备上。类似于软连接

-o options：(挂载文件系统的选项)，多个选项使用逗号分隔

1
2
3
4
5
6
7
8
9
10
11
12
13
14
async                         异步模式（默认模式）
sync                  同步模式,内存更改时，同时写磁盘
atime/noatime                包含目录和文件（是否更新atime，默认更新）
diratime/nodiratime       目录的访问时间戳
auto/noauto            是否支持自动挂载,是否支持-a选项
exec/noexec            是否支持将文件系统上运行应用程序
dev/nodev                是否支持在此文件系统上使用设备文件
suid/nosuid              是否支持suid和sgid权限
remount                   重新挂载
ro                      只读
rw                      读写
user/nouser             是否允许普通用户挂载此设备，/etc/fstab使用
acl                     启用此文件系统上的acl功能
loop                使用loop设备，把文件挂载目录，模拟设备

默认：rw，suid，dev，exec，auto，nouser，async

卸载命令：umount

查看挂载情况：

1
findmnt   MOUNT_POINT|DEVICE

查看正在访问指定文件系统的进程：

1
2
lsof MONUT_POINT
fuser  -v  MOUNT_POINT

终止所有在正访问指定的文件系统的进程

1
fuser  -km MONUT_POINT

卸载：

1
2
umount   DEVICE
umount   MOUNT_POINT

挂载点和/etc/fstab

配置文件系统体系

被mount、fsck和其他程序使用

系统重启时保留文件系统体系

可以在设备栏使用文件系统卷标

使用mount -a 命令挂载/etc/fstab中的所有文件系统

/etc/fstab 每行定义一个要挂载的文件系统

设备或伪文件系统 挂载点 文件系统类型 挂载选项 备份间隔时间{0|1|2} 文件系统检查{0|1}

要挂载的设备或伪文件系统

设备文件

​ LABEL：LABEL=” “

​ UUID：UUID=” “

伪文件系统名称：proc，sysfs

挂载点

文件系统类型

挂载选项：default

转储频率：0：不做备份 ； 1：每条转储 ； 2：每隔一天转储 ；

自检次序：0：不自检 ； 1：首先自检；一般只有rootfs才用1

一些特殊文件设备的挂载永久生效的设置：

vim /etc/fstab

/root/p1 /mnt/p1 ext4 loop 0 0 挂载普通文件

/mnt/cdrom /mnt/cdrom iso9660 defaults 0 0 挂载光盘

/boot /mnt/boot none bind 0 0 挂载目录到目录下
